KITノズル(回転式タンク内洗浄用ノズル)
タンク洗浄用回転ノズル ー3D・2D回転ノズルー
リアクター、スプレードライヤー、IBC(コンテナ)など工場の生産設備の容器やタンクを、安定した高圧噴射で洗浄するKITノズル。
タービンドライブ方式という内部構造により、洗浄液の水圧のみで駆動し2次元または3次元回転で高圧噴射をします。
またホースで吊り下げた状態でもぶれずに安定した回転をし、緻密な軌跡を描き全方位への噴射を行います。
生産現場の大型タンクや内部の形状が複雑な容器、溶剤噴射が必要な洗浄など、各条件に合わせ圧力、流量に調整しお届けします。
KITノズル(回転式タンク内洗浄用ノズル)
-

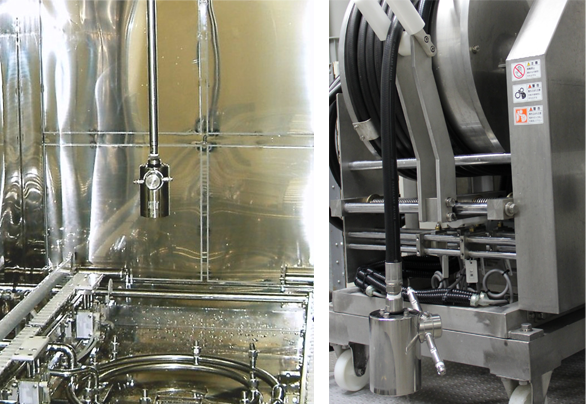

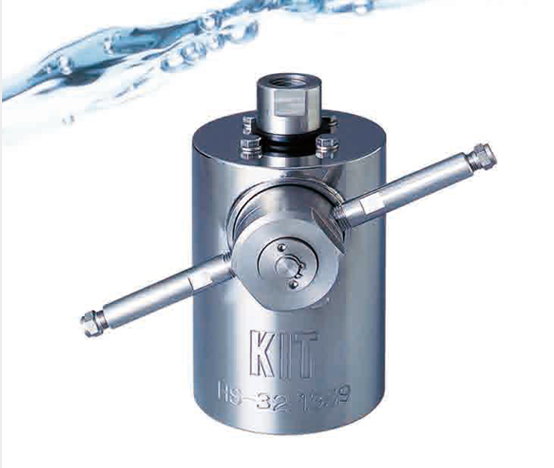

製品イメージ
-

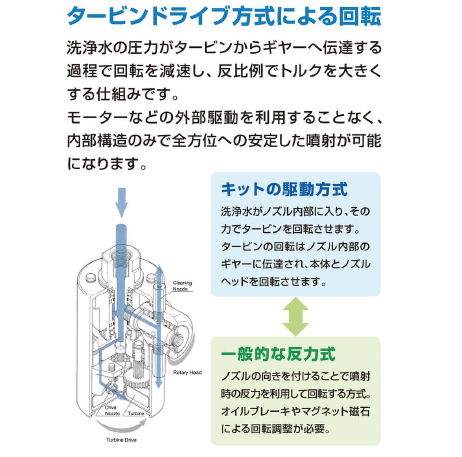

動作原理
KITノズルの特徴
確実で安定した回転
2次元、3次元回転ノズルとも噴射の軌跡密度が高い構造で、緻密な洗浄を行います。
タンク内部にホースで吊り下げて回転噴射させてもぶれず、安定した回転を行います。
安全性が高い
オイルは一切しておりませんのでオイルの汚染の心配はありません。
大がかりなメンテナンスは不要で長期に渡り安定した動作を行います。
小型・軽量・シンプルなデザイン
取り付けが簡単。 駆動源は洗浄液の水圧のみです。 溶剤の噴射も可能です。
豊富な品揃え
圧力は0.2~50Mpa、流量は60~300L/分までの幅広いラインナップ(これ以外の特注品も対応可能)
最適な洗浄ノズルをセレクトし、ご要望の圧力・流量に調整してご提供します。

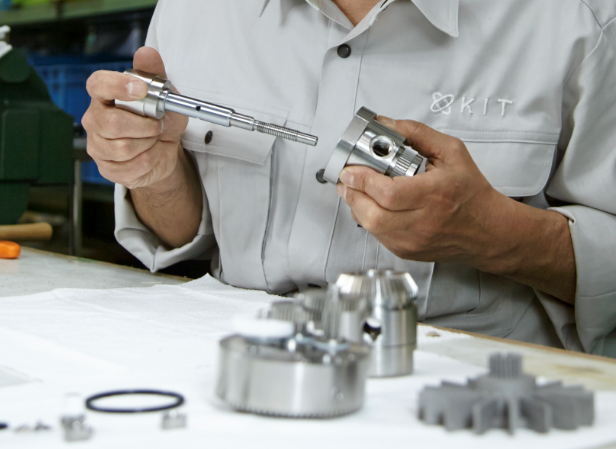

メンテナンスも充実
専任のメンテナンスチームが不具合の出たノズルを修理、点検し、初回出荷時と同じ状態まで修復してお返しします。

-

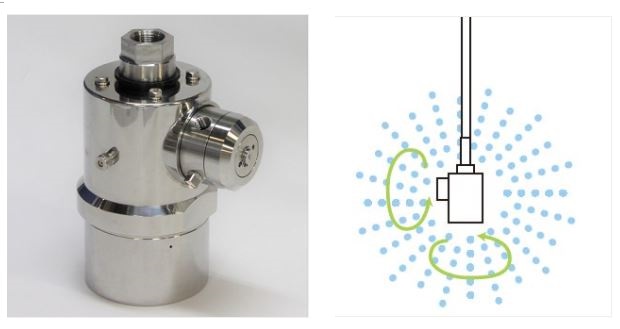

3D(3次元回転)ノズル
360度噴射回転
タンク内の内壁前面を洗いたいとき、撹拌羽など複雑な内部構造の容器の洗浄に力を発揮します。 -

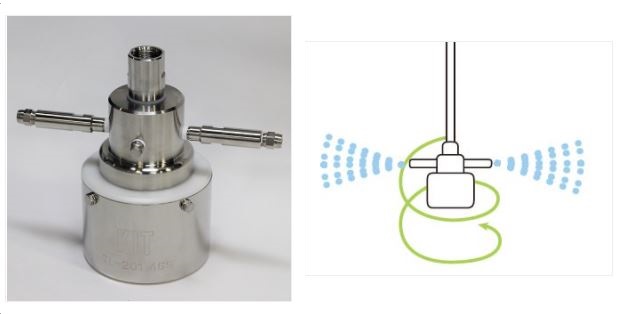

2D(2次元回転)ノズル
平面噴射回転
水平に噴射し、缶や煙突などの内壁、パレットや器具・平面部の洗浄に適しています。
-

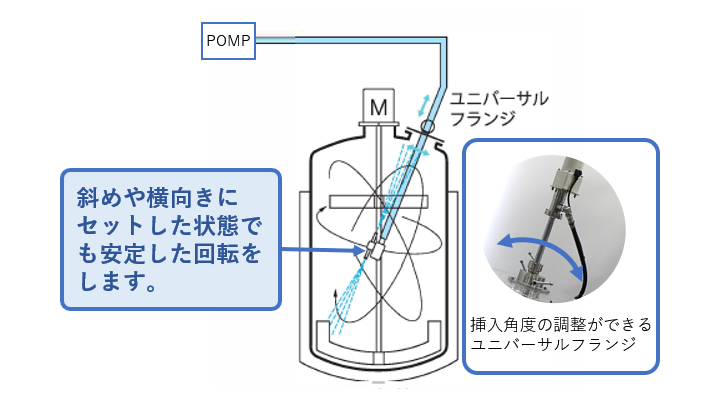

リアクターの洗浄例
KITノズルは斜めにセットした状態でも安定した3次元噴射をするので、撹拌羽の裏側にも高圧の噴射をまんべんなく当てることができます。 -

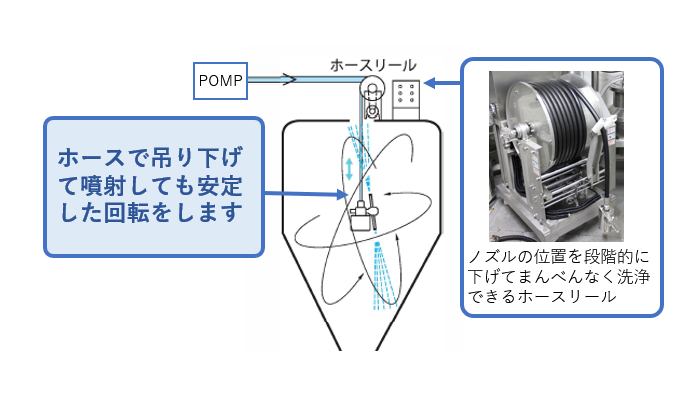

スプレードライヤーの洗浄例
ホースで吊り下げて噴射しても安定した回転をするので、手が届かない大型のタンクの上部縁部分から下部まで、高圧噴射でくまなく洗浄することができます。
-

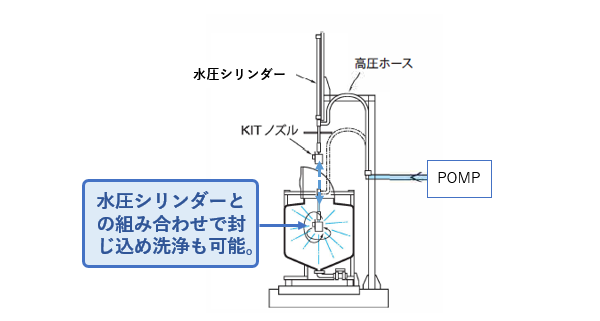

IBC(コンテナ容器)の洗浄例
水圧のみで駆動するKITノズルと水圧シリンダーのセットで、防爆エリアでの洗浄や、封じ込め洗浄も可能です。 -

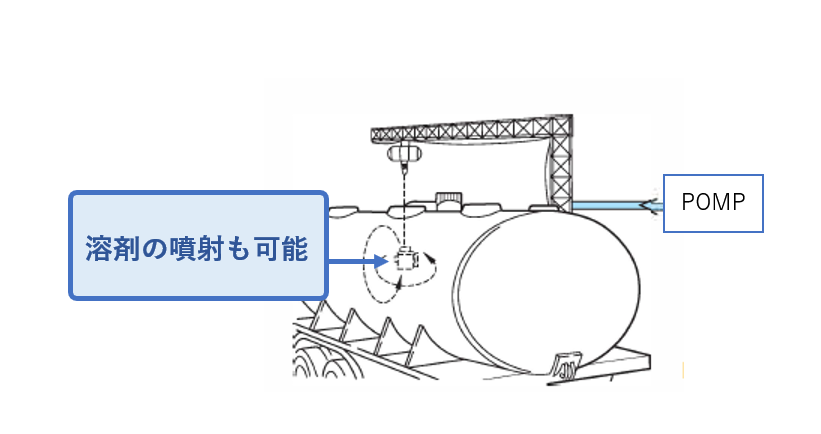

タンクローリーの洗浄例
水、お湯、洗剤はもちろん、溶剤の噴射も可能です。タンクローリーや化学製品用タンクの洗浄実績も多数あります。
-

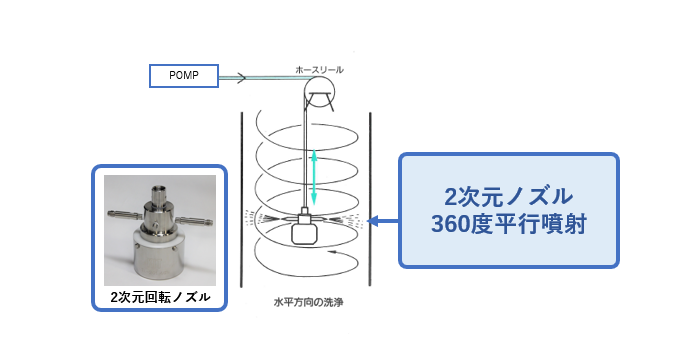

管内部の洗浄例
管や煙突などの細長い管状の内壁を洗うには、ホースリールで吊り下げた2次元回転ノズルを平行に360度回転させながら上下させます。 -

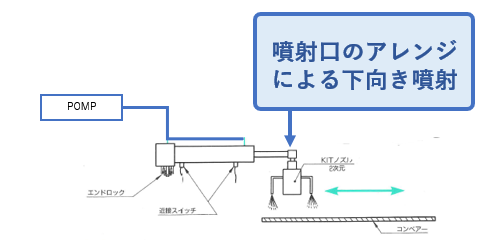

平面部の洗浄例
パレットや器具など、平面状のものを洗うには、 2次元回転ノズルの噴射口を曲げたタイプを列設置または水圧シリンダーで移動噴射することで、平面洗浄を行います。
-
洗浄の様子
水圧のみで回転するKITノズルと水圧シリンダーの動きをご確認ください。 -
