噴射するノズルを昇降させて大型タンク内をまんべんなく洗浄する、タンクの内圧に負けず洗浄を開始する、ガスなどを漏らさないよう完全に封じ込めした状態で洗浄する・・・など、生産現場で要求される洗浄条件はその現場により異なります。
KITの洗浄システムは、洗浄対象や設置場所、洗浄するものの大きさ、汚れのタイプなどにより、様々な洗浄デバイスを選定し、組合せて製作します。
KITはあらゆる現場で培った経験や検知をもとに、洗浄ノズルやその昇降装置、そしてポンプタンクをユニット化し、その現場にとってベストな洗浄システムを設置いたします。

水圧シリンダー

洗浄液の水圧のみで伸縮し、ノズルを昇降させるシリンダーです。

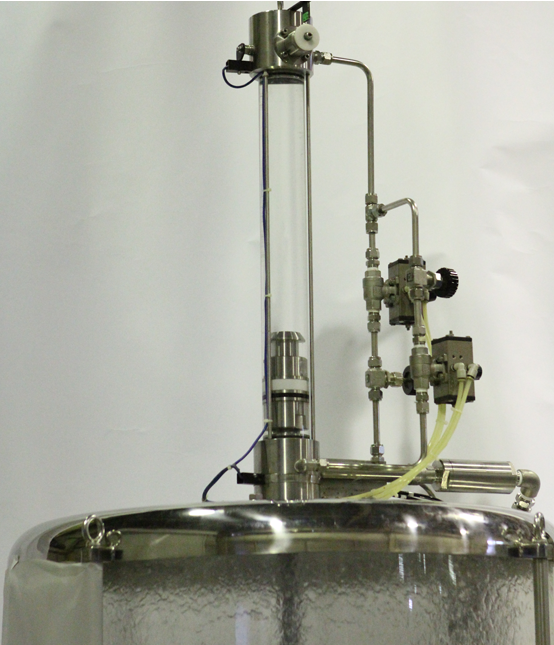

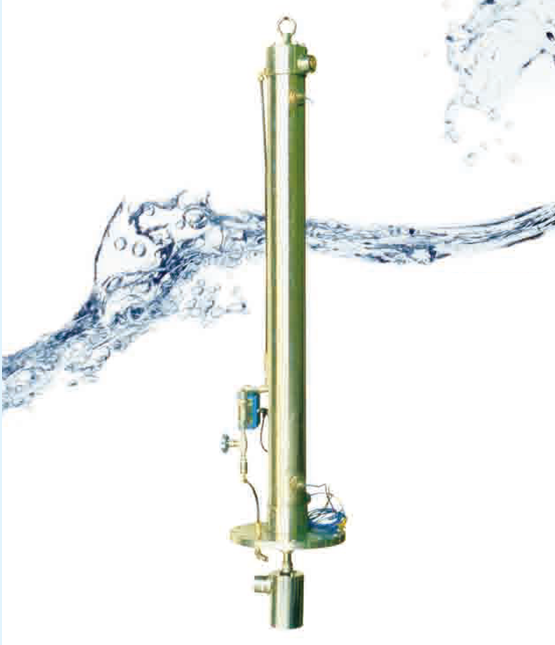

  • 製品イメージ

    製品イメージ

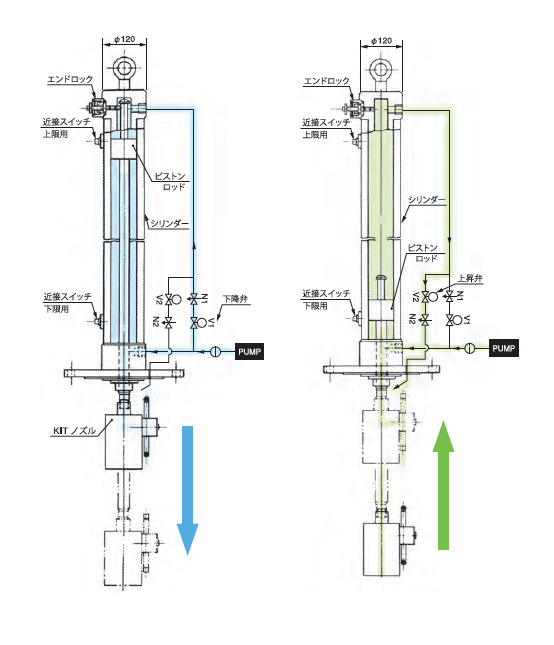

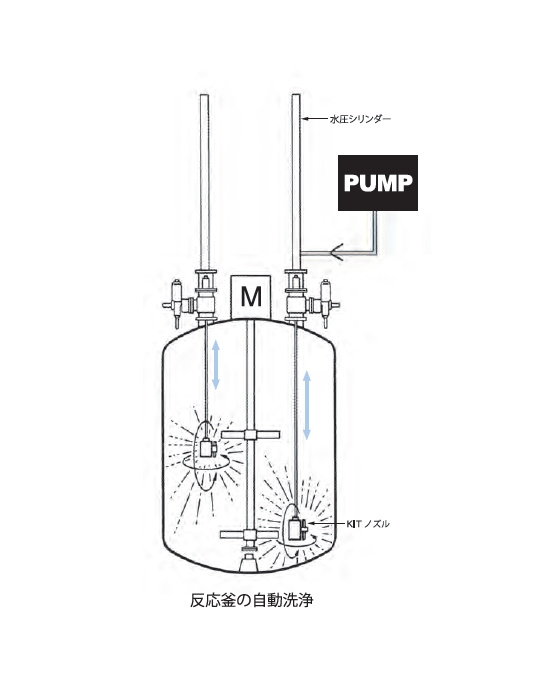

  • 設計イメージ

    設計イメージ

  • 特徴

    01 駆動は洗浄液のみ

    1. 洗浄液の水圧を利用するため、昇降が確実で安定しています。
    2. バルブの開閉のみでスピードは容易に変えられ、また設定したスピードは常に一定です。
    3. モータや油圧の駆動と違い、給油は不要、油による汚染はありません。
    4. 他の駆動源を必要としないため、その他の設備 及び工事費が不要です。

    02 高機能

    1. 昇降途中に任意の位置で停止も可能です。
    2. 耐圧性の高いフランジ構造のため、タンク内部に圧(陽圧・陰圧)がかかっている状態でも使用可能です。
    3. 上昇するときの排出水がノズルにかかるため、ノズルの自洗機能もあります。
    4. 溶剤噴射洗浄も可能です。

    03 安全性が高い

    1. ピストンは常に上昇方向にあるため下降方向に暴走することがありません。
    2. 防爆仕様。
    3. 完全禁油仕様も可。

    04 シンプルなデザイン

    1. 設置スペース、幅がコンパクト(ストローク分の長さ+500mmは必要)
    2. フランジ取り合いにより設置が容易です。
    3. 制御システムもシンプル。洗浄パターンはソフトの変更のみで多くのバリエーションが得られます。
  • 製品イメージ

    製品イメージ

    特徴を動画で見る

水圧シリンダーとKITノズルにより、全自動完全クローズドシステムの設置が可能です

  • 特徴

    タンクの内部と外部を完全に遮断した全自動の完全クローズド洗浄システムを構築できます。

    1. タンクへの接続はフランジによる固定シールで行われ、水圧シリンダーの耐圧性も高いため、接続部および本体からのガス漏れはありません。
    2. タンク内部に圧がある状態(ガス圧がある)のままでも洗浄可能です。
    3. ブローダウン後すぐ洗浄でき、生産工程の短縮となります。
    4. タンク内に外部より雑菌が入る心配がありません。

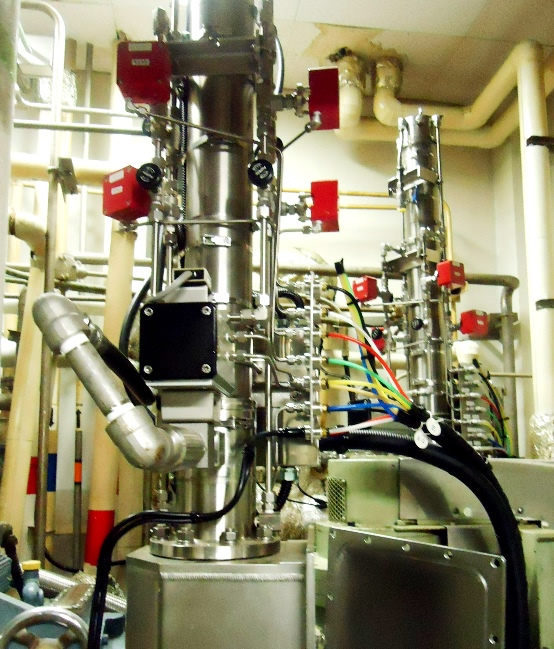

  • 完全クローズドシステム設置イメージ

    設計イメージ

ロッドレスシリンダー

シンプルなノズル昇降装置

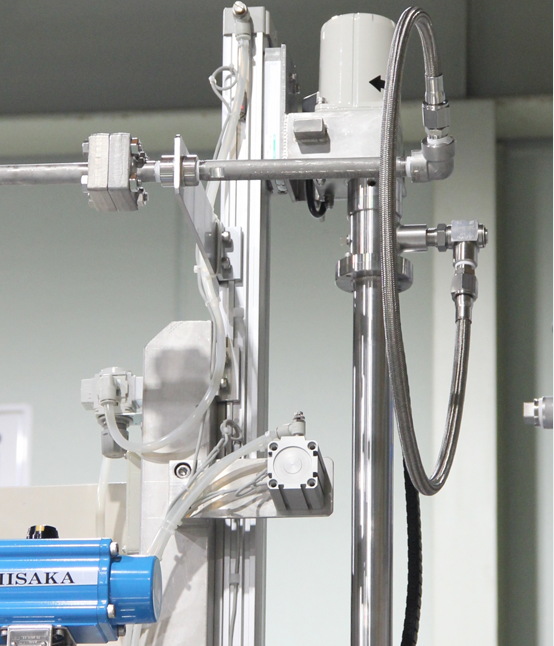

  • 製品イメージ

    製品イメージ

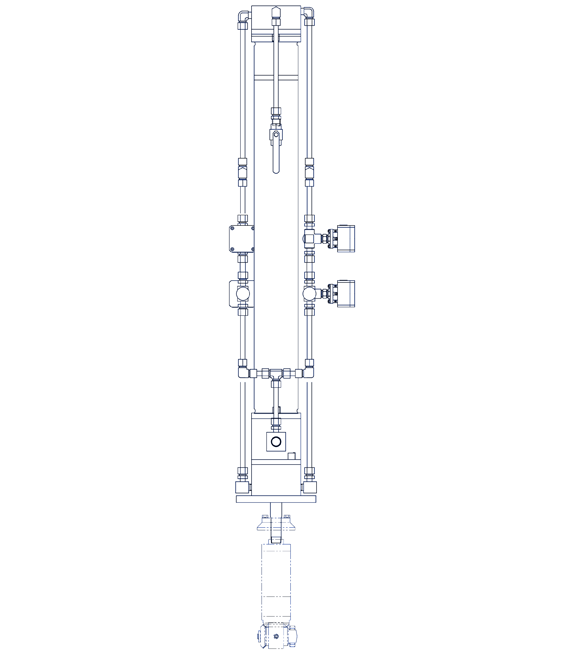

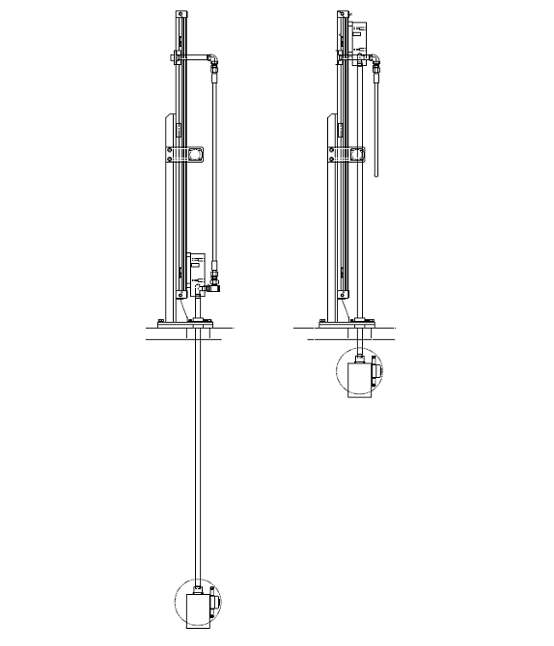

  • 設計イメージ

    設計イメージ

特徴

  1. 駆動はエアーを使用
  2. ブレーキ付を使用することで、オートスイッチを設置した位置にてポイント洗浄・停止洗浄を行えます
  3. 低コストで製作可能
  4. ロングストローク5m対応可
  5. カバー装着により水濡れする屋外でも使用できます。

テレスコシリンダー

シリンダーが2段伸縮するので設置高さがコンパクト



  • 製品イメージ

    製品イメージ
  • 設計イメージ

    設計イメージ

特徴

  1. ロッドが二段伸縮することで長いストロークが得られます
  2. 天井高さが低いところでも設置が可能です
  3. 洗浄水の水圧のみで駆動するため、安定した昇降を行います。
  4. ピストンは常に上昇方向にあるので、下降方向に暴走したり落下したりする恐れがありません。
  5. バルブの開閉のみで昇降スピードの抑制が容易にでき、任意の位置で停止も可能です。
  6. 給油不要で油の汚染なく、完全禁油仕様も可能です。
  7. 耐圧性の高いフランジ構造のため、タンク内部に圧(陽圧・陰圧)がかかっている状態でも使用可能です。

ホースリール

スペース制限にも柔軟に対応。ホースで吊ってもKITノズルならぶれません

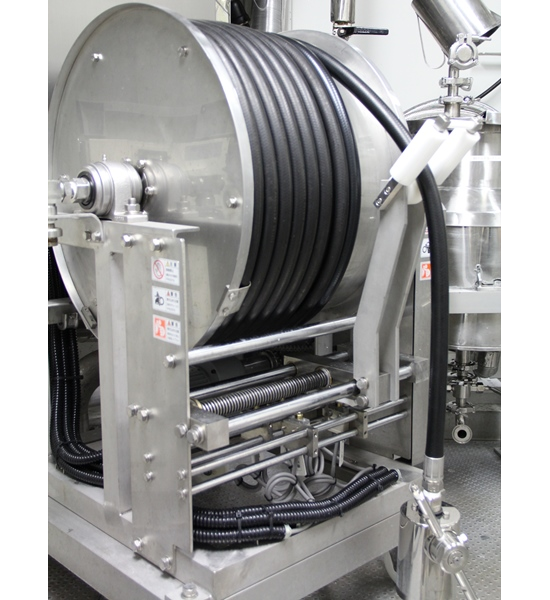

  • 製品イメージ

    製品イメージ

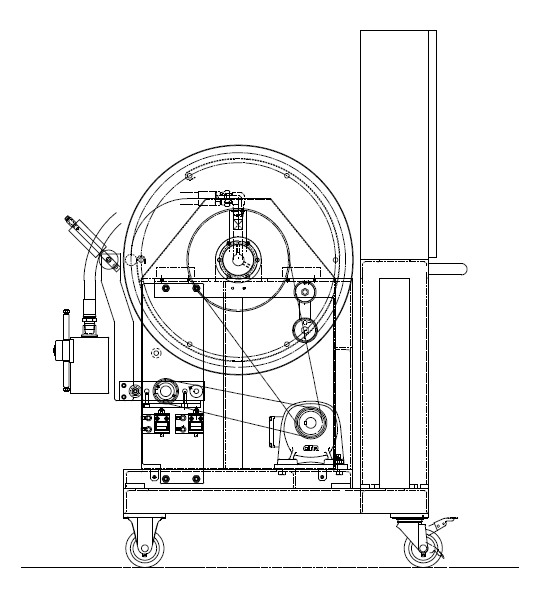

  • 設計イメージ

    製品イメージ

特徴

  1. 装置を移動式にすれば、1台で複数のタンクや装置の洗浄が可能です。
  2. コンパクトな装置から長いストロークが得られるので、天井の低い既設プラントでの設置も可能です。
  3. ノズルの位置検知や細かな停止位置設定ができます。
  4. KITノズルとの組み合わせならノズルがぶれる心配がなく安定した操作が可能です。

ポンプタンクユニット

洗浄条件に合わせ最適なユニットを選定

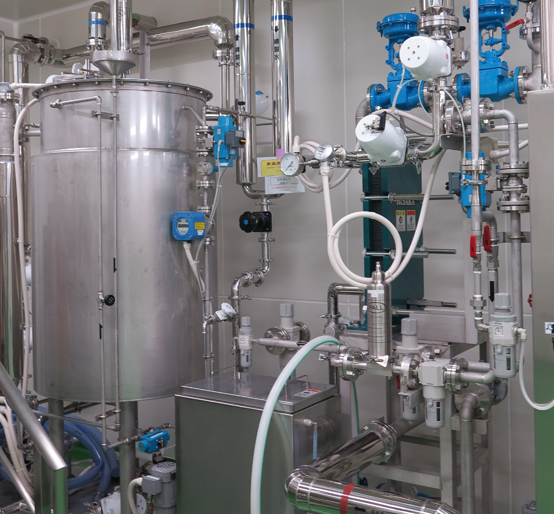

  • 固定式ポンプタンクユニット 製品イメージ

    製品イメージ

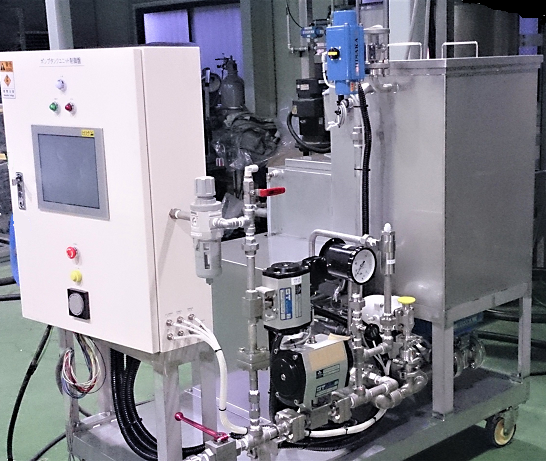

  • 移動式ポンプタンクユニット 製品イメージ

    製品イメージ

特徴

  1. 圧力と流量、洗浄の条件などに応じてポンプを選定、ご提案します。
  2. 設置スペースや使用環境などの条件を考慮し、コンパクトなユニットを設計いたします。
  3. 移動式も可能。複数のエリアの洗浄に使用できます。
  4. 複数の洗剤を最適な濃度で管理し、1つのユニットで中性・アルカリ性洗浄など多数の洗浄用途に使用できます。
  5. 制御盤のTPでは、新たに洗浄パターンを追加設定することができます。
