IBCリフター
IBC(コンテナ容器)を使用したハンドリングでは、容器を高くリフトして別容器・別装置への移し替えを行う工程があります。
IBCリフターは、IBC(コンテナ容器)を適確な動作で搬送します。
・IBCを投入装置の投入位置まで上昇・旋回させる
・サニタリー缶容器を上昇させ反転(逆さに)させて別容器へ投入
・自社の容器専用のホッパーを取り付けた反転リフターでそのまま投入装置に
・複数のサイズや異なった形の容器をリフトさせる
・パレットや容器をリフトしたまま移動が可能なリフター
・電気を使用せず防爆エリアで安全に使用できるリフター
など、生産現場のスペースを最大限活用したリフターの製作が可能です。

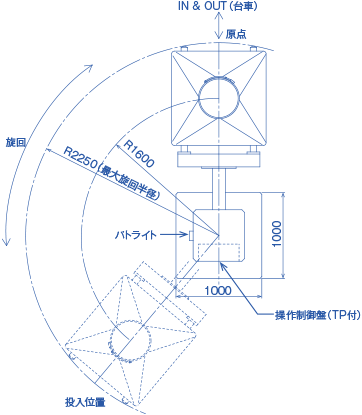

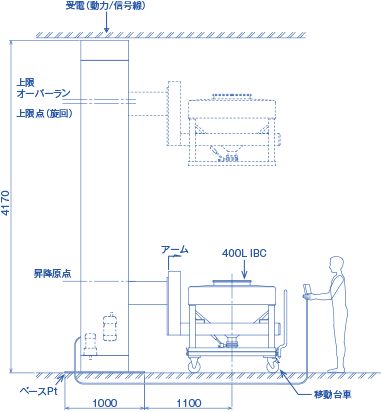

旋回リフター
お客様のご要望の例
□IBCを限られたスペースで昇降・旋回させたい
□台車・キャスターから直接移動させたい
□容器から別装置へ、直に移し替えたい
KITのご提案・設計の例
□制御や形状などを部屋スペースに合うように設計しました。
□IBCを載せた台車やキャスター付のIBCをスムーズにチャックできるよう、アームを設計しました。
□昇降・旋回動作で、IBCを投入位置までスムーズに運搬します。
製品の仕様例 | |
---|---|
設備寸法 | W2750xD4270xH4170mm ※W,Dは可動スペース |
重量 | 約 1.25t |
消費電力 | 1.5kW |
対応容器 | 400L 錠剤用 IBC |
昇降 | 投入高さ 2500mm 速度: 1.5m/min |
旋回 | 旋回角度140° 最大速度: 20 〜 30 sec (90°) インバーター制御 |
操作 | リモコン・制御盤・タッチパネル |
※ 仕様は一例です。 |

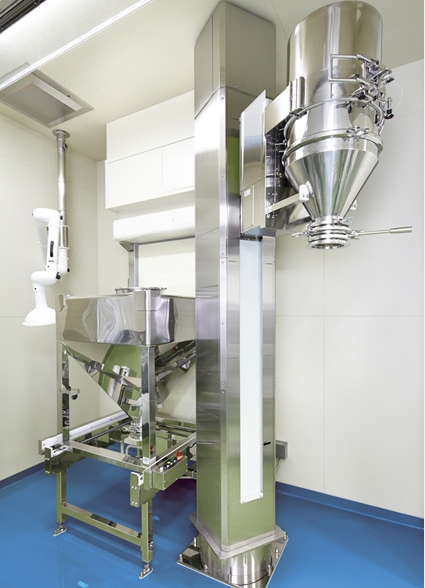

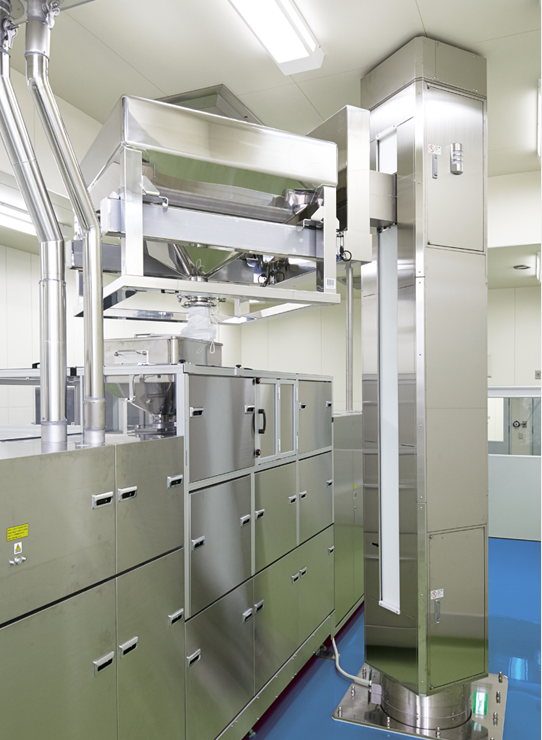

導入イメージ

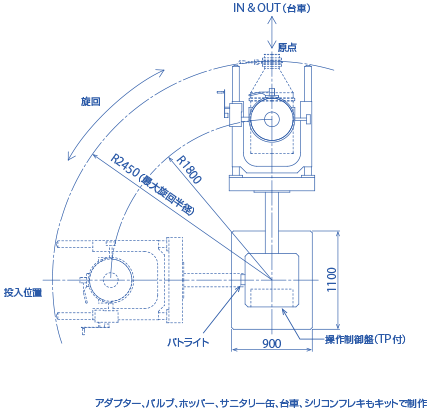

設計イメージ

設計イメージ

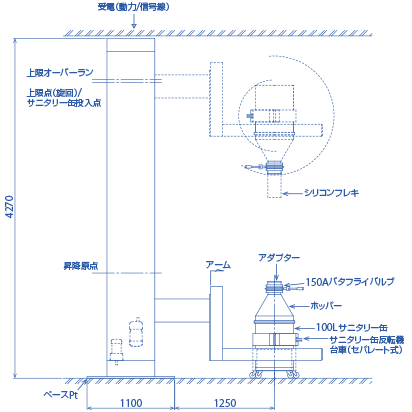

反転リフター(複数の容器に対応)
お客様のご要望の例
□IBCやサニタリー缶など様々な容器を使用したい
□サニタリー缶の粉体を別の容器に移し替えたい
KITのご提案・設計の例
□複数サイズのIBC、サニタリー缶に対応できるようアームを設計しました。
□ホッパーを装着したサニタリー缶は上下反転させて、別容器へ投入する動作を加えました。
製品の仕様例 | |
---|---|
設備寸法 | W2900xD3000xH4270mm ※W,Dは可動スペース |
重量 | 約 1.25t |
消費電力 | 1.5kW |
対応容器 | 800L・400L 粉体用 IBC(昇降・旋回) 100L サニタリー缶 (昇降・反転・旋回) |
昇降 | 投入高さ 2500mm 速度:1.5m/min |
旋回 | 旋回角度90° 最大速度:20〜30 sec(90°) インバーター制御 |
反転 | 180° (サニタリー缶のみ) |
操作 | リモコン・制御盤・タッチパネル |
※ 仕様は一例です。 |
導入イメージ

設計イメージ

設計イメージ

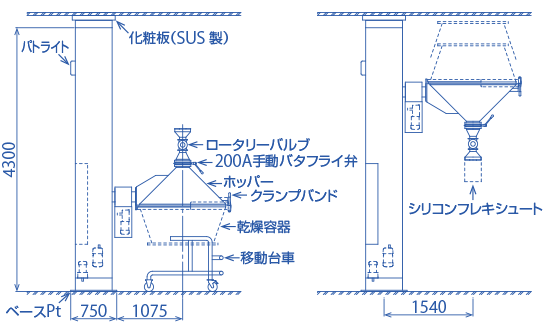

反転リフター(専用リフター)
お客様のご要望の例
□大型の容器の中身を別装置へ投入したい。
□容器のサイズは1種類、なるべく工程を少なくして別装置へ投入をしたい。
KITのご提案・設計の例
容器専用のホッパー一体型リフターを製作。
容器をホッパーに装着後、上昇→上下反転させ別装置へ投入させました。
製品の仕様例 | |
---|---|
設備寸法 | W2675xD2675xH4300mm ※W,Dは可動スペース |
重量 | 約 1.4t |
消費電力 | 1.5kW |
対応容器 | 乾燥容器 |
昇降 | 速度:2.2m/min |
旋回 | 旋回角度90° 最大速度:8〜11 sec(90°) インバーター制御 |
反転 | 回転角度180° 速度 2.4rpm インバーター制御 |
操作 | 制御盤・タッチパネル |
※ 仕様は一例です。 |

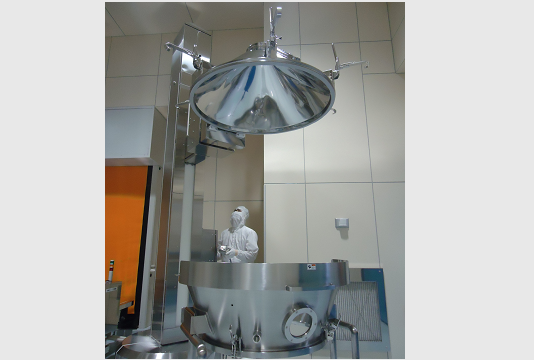

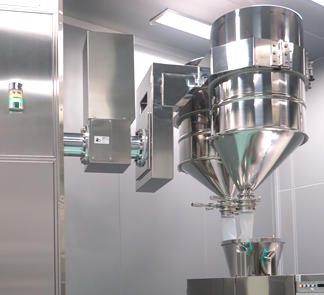

導入イメージ

設計イメージ

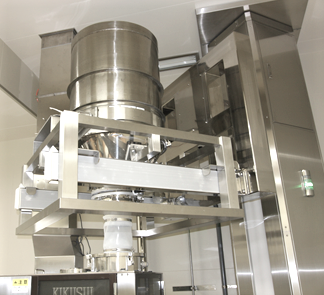

導入イメージ

移動式リフター(キャスター付)
お客様のご要望の例
□容器に入った粉体や錠剤等を離れたエリアにある別の装置へ投入したい
□複数のエリアで容器から装置への投入や秤量を行いたい
KITのご提案・設計の例
□容器をホールドしたまま移動できる、移動式のリフター
□パレットや異なるサイズの容器に対応も可能
導入イメージ

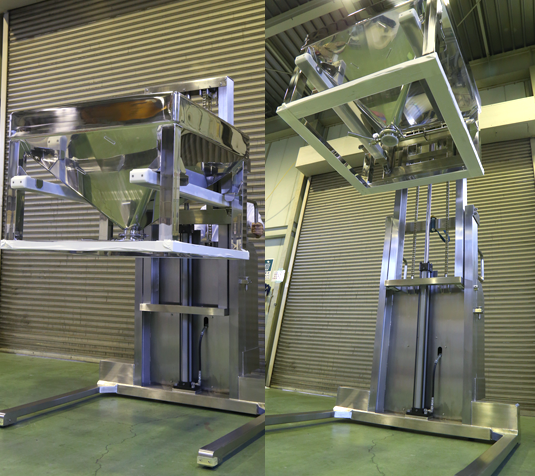

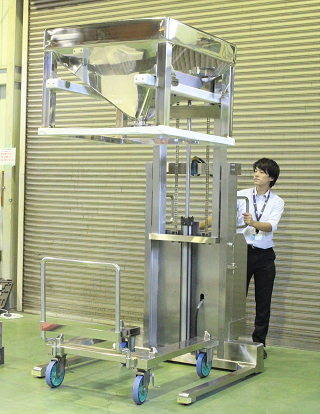

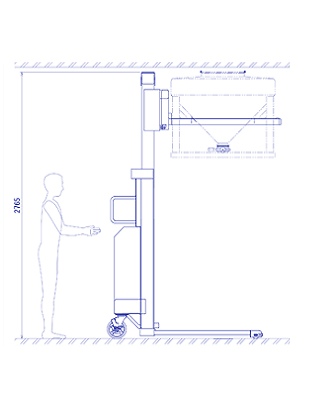

電動式リフター
錠剤用コンテナを移動式リフターにより昇降し、錠剤選別機に供給する装置。
500kgまでのIBCやパレットを運ぶ仕様になっています。

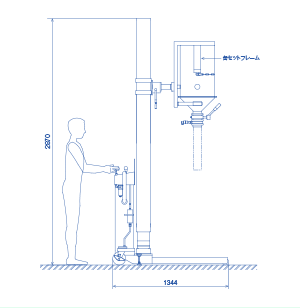

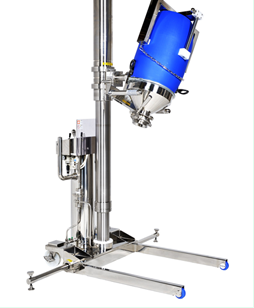

エアー駆動:アクアリフター
水圧を利用したエアー駆動。
防爆エリアや高薬理活性封じ込めエリアでも使用可。
電動部品を使用していないので丸洗いできます。


様々な仕様のリフターをお客様のニーズに合わせて設計・提案します!

【導入例】
サニタリー缶を2本同時に
昇降・反転して投入する
リフター

【導入例】
サニタリー缶、ホッパー、投入装置を併せて導入した例
リフターから投入する際の周辺装置も一緒にご提案・製作できます。
