モーター駆動3次元ノズル【電動】【エアー】

電気モーターやエアモーターにより駆動する3次元ノズル。外部駆動式のため、動作制御や位置検知、回転数の管理が容易です。
自由設計なので、設置場所や洗浄環境に合わせてストロークの長さやノズルチップの数を決定することができます。

  • 製品イメージ

  • 主な仕様

    型式 ESK33 ASK33
    回転 3次元回転
    駆動源 防水電動モーター(3相 200V/220V 40W) エアーモーター
    材質 SUS製(標準SUS304)
    長さ(ご指定ください) 426mm~3000mm 453mm~3000mm
    接続口径 RC1/2
    ノズルチップ 2ケ
    オプション 安全増モーター(eG3)他ご相談ください

    上記の他に「使用圧力」「吐出流量」「流体」をお知らせください。最適な仕様で製作いたします。

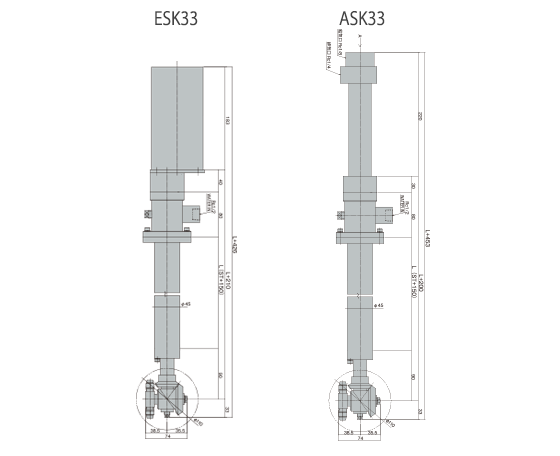

    設計イメージ

    設計イメージ

   最小通過が小さい機種などもあります。お問合せ下さい。

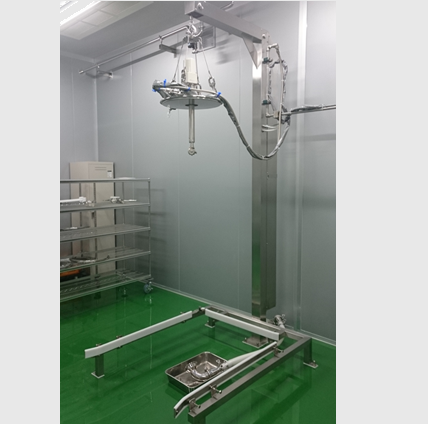

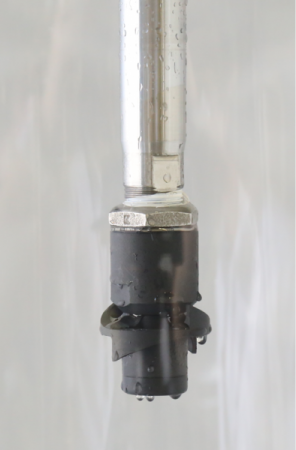

導入イメージ

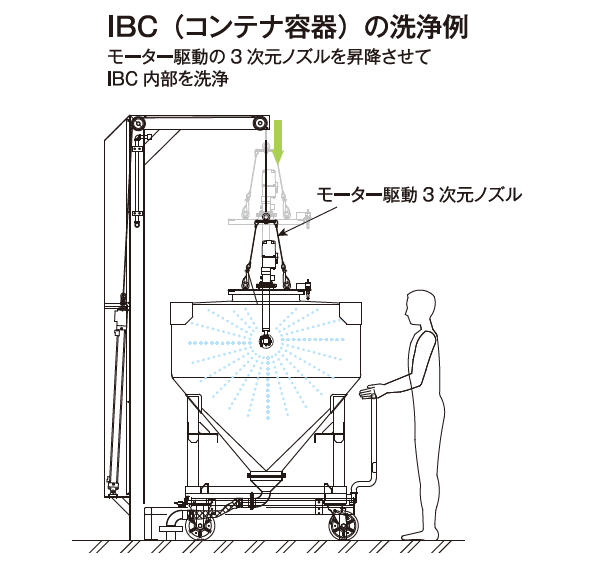

  • コンテナ洗浄の事例

RS:ローターボール 【SUS製】

汎用性が高く、噴射パターンのバリエーションが豊富です。

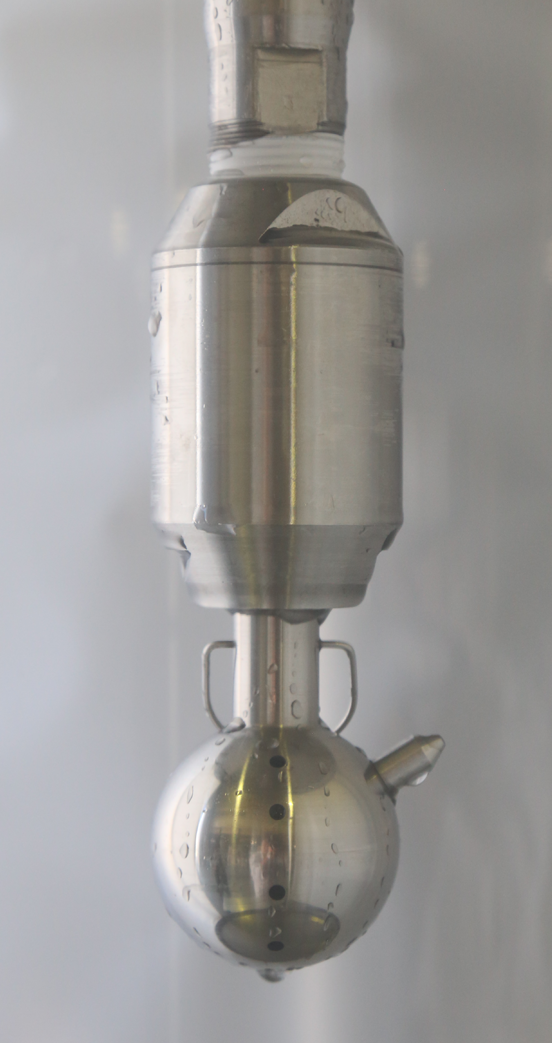

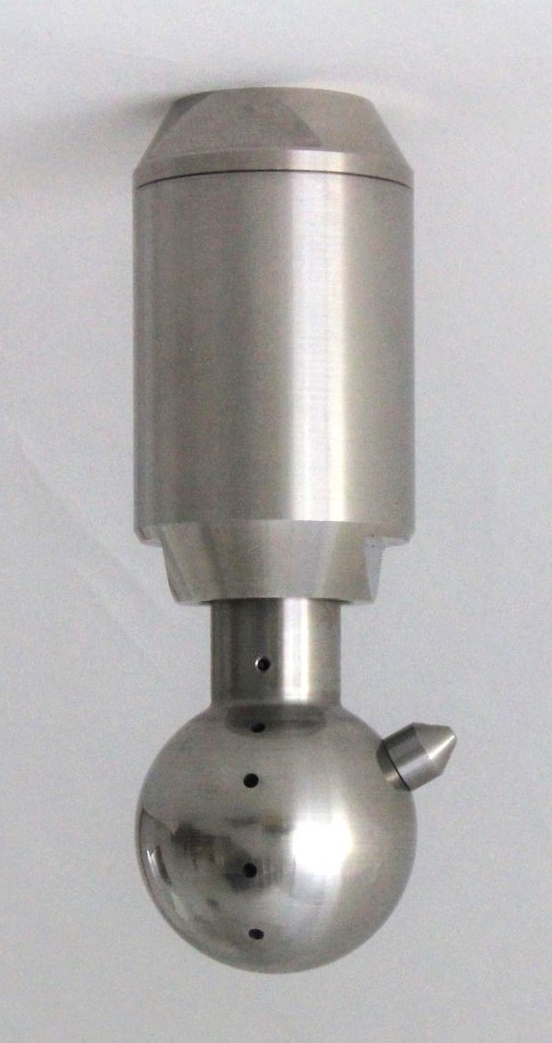

  • 製品イメージ

    RS:ローターボール
  • 主な仕様

    型式 RS40 RS50 RS80
    回転 2次元回転
    駆動源 水圧
    材質 SUS製(標準SUS316)
    旋回径 Φ50mm Φ70mm Φ88mm
    噴射パターン 標準Uタイプ:4パターンあり
    オプション ・ボディ落下防止対策 ・材質変更
    ・外面バフ仕上げ ・電解研磨
    ・噴射パターン変更 他ご相談ください

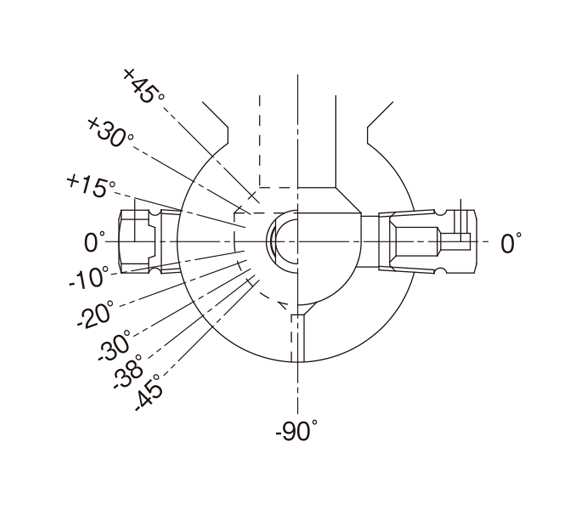

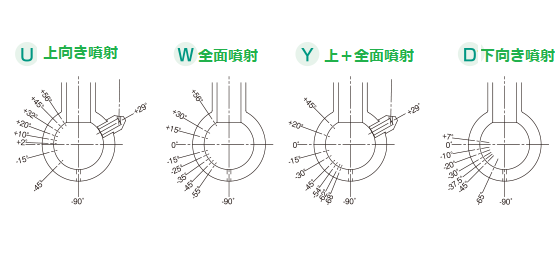

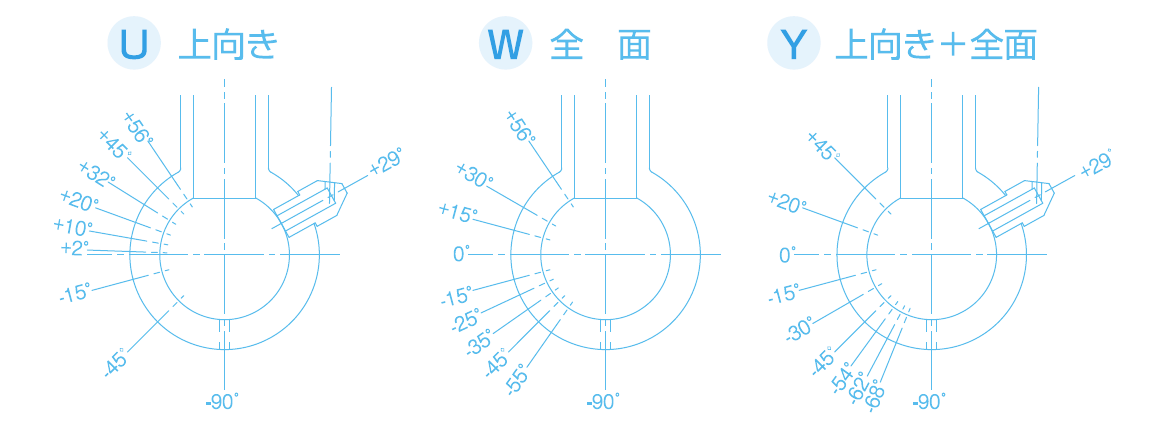

    噴射パターン

    噴射パターン

    特徴を動画で見る

RF:ローターボール 【PTFE製】

耐食性に優れたPTFE製のため、溶剤がかかる現場にも適しています。
また金属と比較して柔らかいため、万が一落下してもタンクを傷つけにくい材質です。

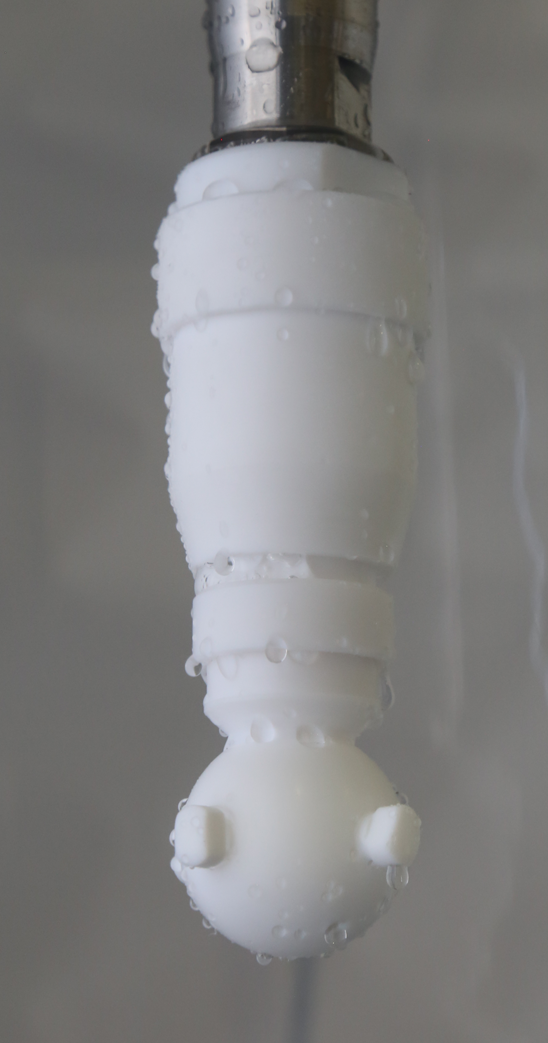

  • 製品イメージ

    RF:ローターボール
  • 主な仕様

    型式 RF04 RF08
    回転 2次元回転
    駆動源 水圧
    材質 PTFE
    旋回径 Φ55mm Φ85mm
    噴射パターン 標準Uタイプ
    オプション ・ボディ落下防止対策 ・フランジ取り付け方法
    他ご相談ください
    設計イメージ

    設計イメージ

    特徴を動画で見る

ターボディスク

コンパクトなボディで高い洗浄性能。下記仕様以外にもオプションで対応いたします。

    • 製品イメージ

      ターボディスク
    • 主な仕様

      型式 TBD25 TBD75 TBD100 TBD150
      回転 2次元回転
      駆動源 水圧
      材質 SUS316
      旋回径 Φ28mm Φ38mm Φ51mm Φ70mm
      噴射パターン 標準360度
      オプション ・バフ仕上げ ・材質変更
      他ご相談ください

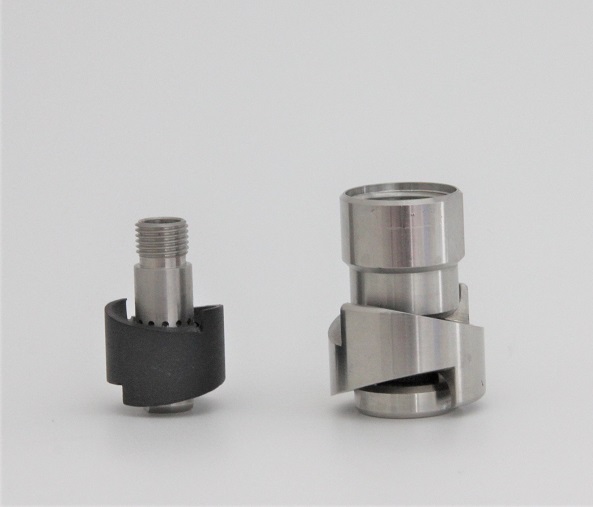

      製品イメージ

設計イメージ


ターボディスク設計イメージ

トーラス

低流量・低圧力運転を必要とするときに

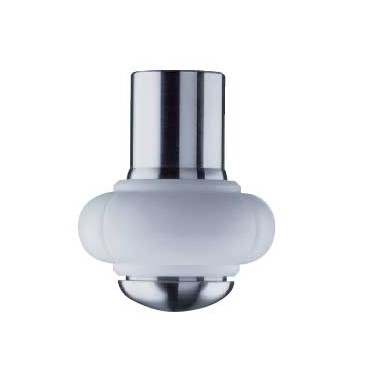

      • 製品イメージ

      • 主な仕様

        型式 TOR50
        回転 2次元回転
        駆動源 水圧
        材質 SUS316、PTFE, PEEK, ハステロイ
        スロット
        噴射パターン 標準360度
        オプション ・180度噴射 ・材質変更
        他ご相談ください

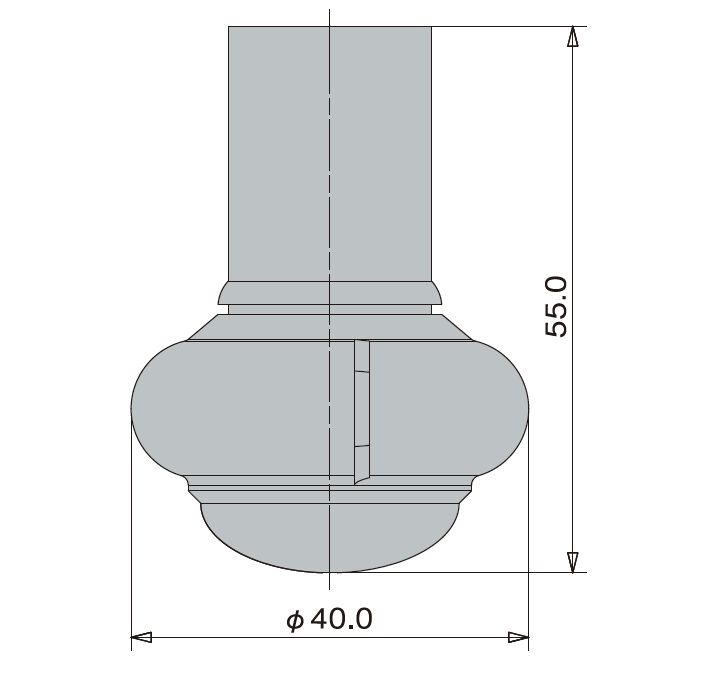

        設計イメージ
