サニタリーロータリーバルブ(ライト/ヘビー)
サニタリーロータリーバルブ/ライトタイプ 【自動】
製薬、化学、食品業界の打錠機・充填機・粉砕機・計量ステーションなどで必要とされる、定量を供給するバルブです。
ローターが交互に回転することより、製品を均一に排出することができ、供給や排出の量を連続的に制御します。
-

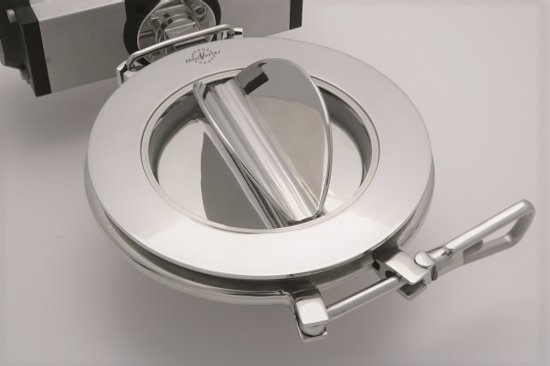

製品イメージ
-

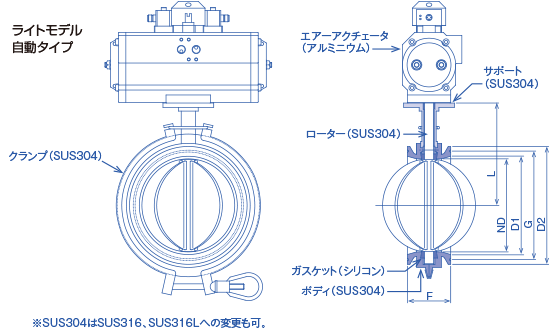

設計イメージ
タイプ | サイズ(ガス管規格30゚へルール) | 標準仕様 | オプション仕様 | |||||||
ND | D1 | D2 | G | F | L | 仕上げ | 仕上げ | 部品 | ||
80A | 80 | 83.1 | 108 | 97.1 | 60 | 120 | 接粉部 バフ400(Ra<0.1μ) 外面 バフ200(Ra<0.6μ) |
電解研磨 | 日本規格 へルールパッキング シリコン 日本規格 閉止へルール SUS304 SUS316 日本規格 クランプ 低圧用 高圧用 その他 材質・形状・規格変更に対応します。 |
|
100A | 100 | 108.3 | 135 | 123 | 70 | 130 | ||||
150A | 150 | 158.4 | 190 | 175 | 70 | 165 | ||||
200A | 200 | 208.3 | 244 | 230 | 70 | 190 | ||||
250A | 250 | 259.4 | 290 | 277 | 80 | 225 | ||||
300A | 300 | 309.5 | 344 | 330 | 80 | 250 |
サニタリーロータリーバルブ/ヘビータイプ 【自動】
製薬、化学、食品業界向けのロータリーバルブのヘビータイプ。大量の粉粒体の連続供給や定量排出に適したバルブです。
つなぎ目にはラビリンスシールを採用しているため、ガスケットの摩耗が厳禁の現場での使用にも適しています。
お客様の希望に応じた定量供給にするためにローターの仕切弁の枚数や大きさをカスタマイズすることができます。
-

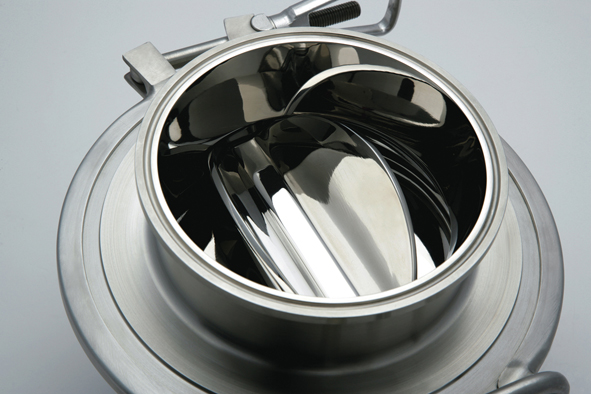

製品イメージ
-

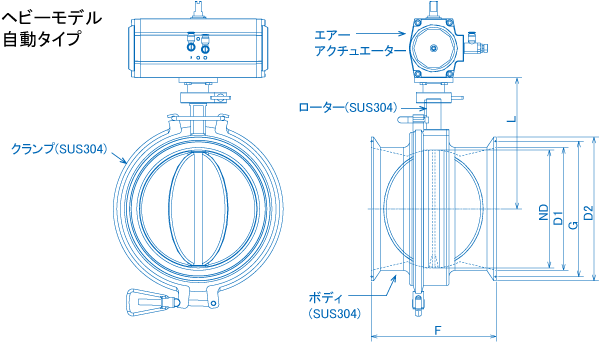

設計イメージ
タイプ | サイズ(ガス管規格30゚へルール) | 標準仕様 | オプション仕様 | |||||||
ND | D1 | D2 | G | F | L | 仕上げ | 仕上げ | 部品 | ||
80A | 80 | 83.1 | 108 | 97.1 | 85 | 120 | 接粉部 バフ400(Ra<0.1μ) 外面 バフ200(Ra<0.6μ) |
電解研磨 | 日本規格 へルールパッキング シリコン 日本規格 閉止へルール SUS304 SUS316 日本規格 クランプ 低圧用 高圧用 その他 材質・形状・規格変更に対応します。 |
|
100A | 100 | 108.3 | 135 | 123 | 107 | 130 | ||||
150A | 150 | 158.4 | 190 | 175 | 166 | 165 | ||||
200A | 200 | 208.3 | 244 | 230 | 165 | 190 | ||||
250A | 250 | 259.4 | 290 | 277 | 255 | 225 | ||||
300A | 300 | 309.5 | 344 | 330 | 300 | 250 |
