サニタリーバタフライバルブ
サニタリーバタフライバルブ 【手動】【自動】
製薬、化学、食品業界向けのバタフライバルブです。大量の粉体、顆粒などを確実に仕切ります。
-
製品イメージ
-

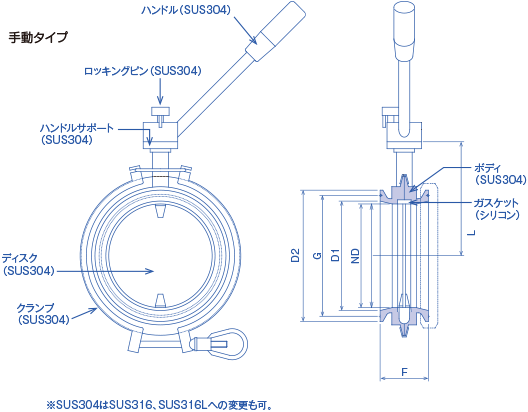

設計イメージ
自動タイプの駆動はエアーアクチュエーターになります。
| タイプ | サイズ(ガス管規格30ﾟへルール) | 標準仕様 | オプション仕様 | |||||||
| ND | D1 | D2 | G | F | L | 仕上げ | 仕上げ | 部品 | ||
| 80A | 80 | 83.1 | 108 | 97.1 | 60 | 120 | 接粉部 バフ400(Ra<0.1μ) 外面 バフ200(Ra<0.6μ) |
電解研磨 | 日本規格 へルールパッキング シリコン 日本規格 閉止へルール SUS304 SUS316 日本規格 クランプ 低圧用 高圧用 その他 材質・形状・規格変更に対応します。 |
|
| 100A(ロング) | 100 | 108.3 | 135 | 123 | 70 | 130 | ||||
| 100A(ショート) | 100 | 108.3 | 135 | 123 | 60 | 130 | ||||
| 150A | 150 | 158.4 | 190 | 175 | 70 | 165 | ||||
| 200A | 200 | 208.3 | 244 | 230 | 70 | 190 | ||||
| 250A | 250 | 259.4 | 290 | 277 | 80 | 225 | ||||
| 300A | 300 | 309.5 | 344 | 330 | 80 | 250 | ||||
