【事例】投入ステーション・排出ステーション・バルーンシュート

投入ステーション・排出ステーション

  • お客様のご要望の例

    1. 粉体や錠剤の排出・投入を行いたい
    2. 粉体の飛散、錠剤の割れ・欠けを最大限防止したい

    KITのご提案・設計の例

    1. 粉体、錠剤それぞれの特性に合わせた投入装置を製作しました。
    2. 投入・排出口までのIBCの搬送や投入後のIBCの操作など、ハンドリングを総合的に設計・製作しました。
  • 【導入例】
    粉体・錠剤投入設備
    粉体用IBC→打錠機→錠剤用IBCへの排出、投入設備

    製品の仕様例
    重量 0.3t
    消費電力 1kW
    設備 打錠機投入用ドッキングデバイス
    打錠機排出用ランナーSUS
    架台、貫通用ホッパー
    排出コンベア側電動リフター
    上蓋置き場、上蓋検知
    操作 制御盤、タッチパネル
    ※仕様は一例です。

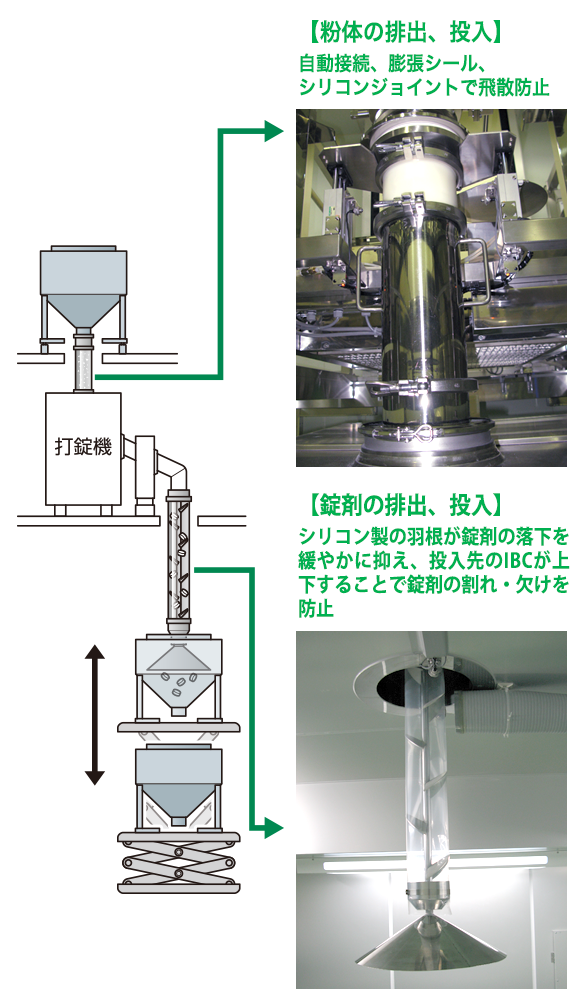

  • 導入イメージ

    導入イメージ

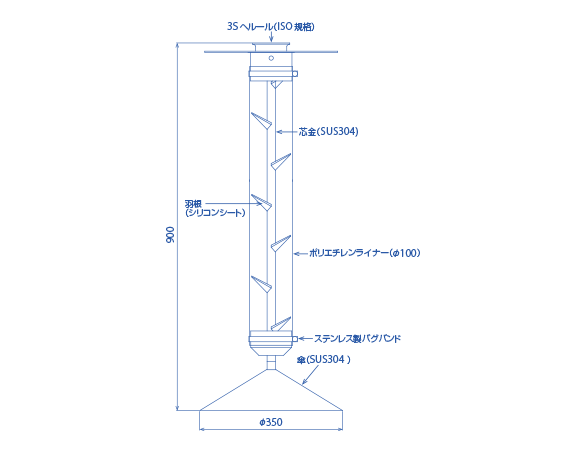

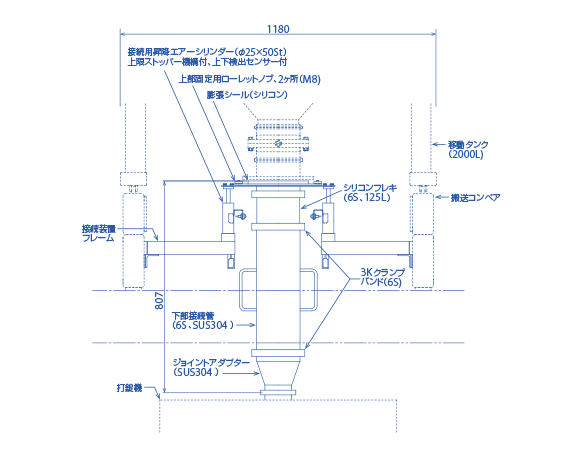

  • 設計イメージ

    設計イメージ

    設計イメージ

    設計イメージ

  • 【事例】ドッキング・伸縮バルーンシュート


    リフターで上昇・旋回させたIBCが投入装置に自動でドッキングし、中身を下部の容器へ投入します。シューターが伸縮することで、投入し始めは下部容器の底まで伸びて優しく投入し、容器に錠剤がいっぱいになってもシューターが埋まらず均一に偏析なく移し替えできます。
    2017年インターフェックスジャパンにて公開した装置の動画です。
  • 【事例】バルーンシュート


    上記より簡易的でシンプルな工場のバルーンシュート。内部のバルーンの空気圧をコントロールすることにより、錠剤がゆっくりと落下します。
    2017年インターフェックスジャパンにて公開した装置の動画です。
